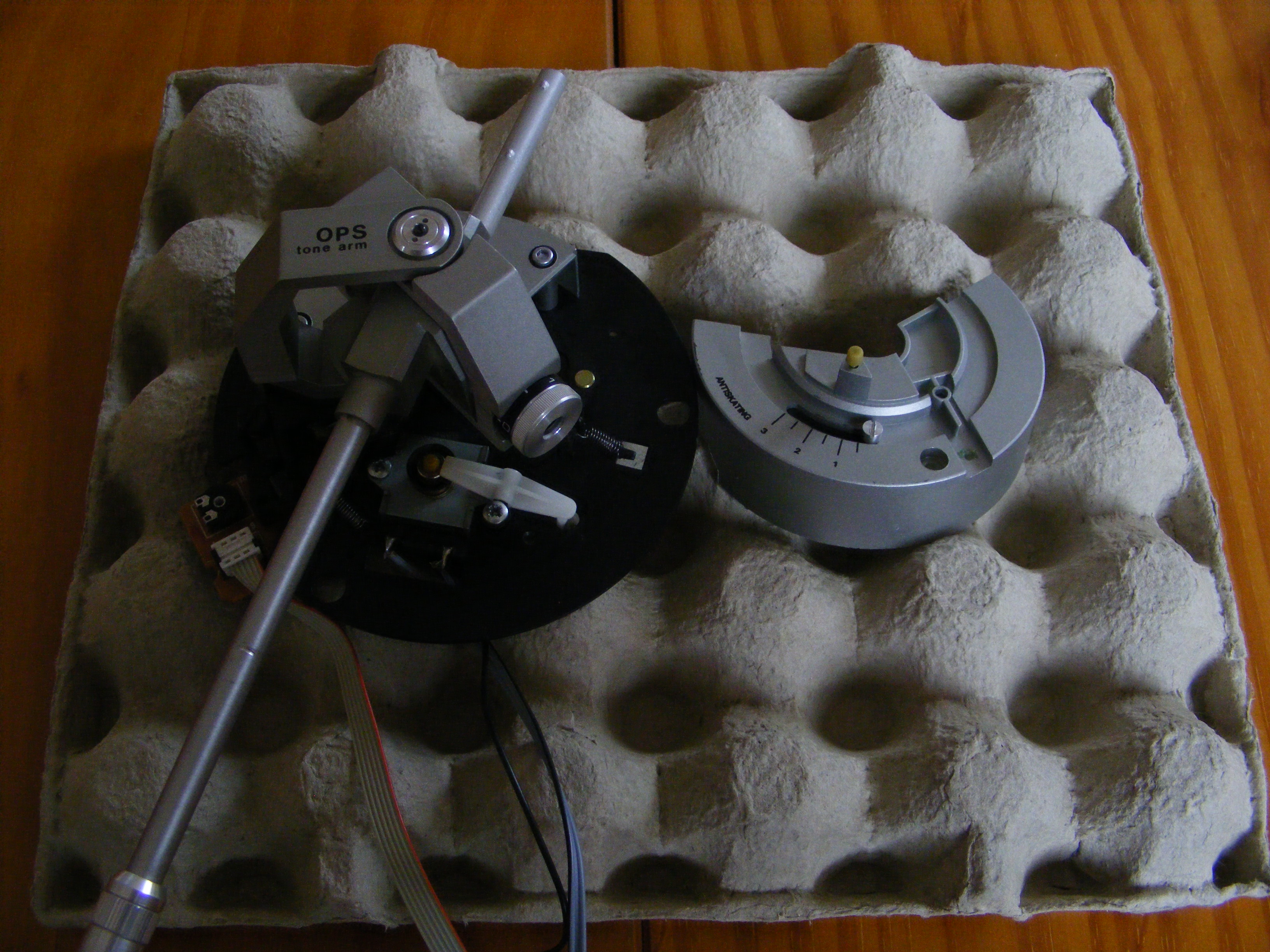

On voit bien que cet axe et son capuchon se trouve sous le bras pour une levée et descente automatique.

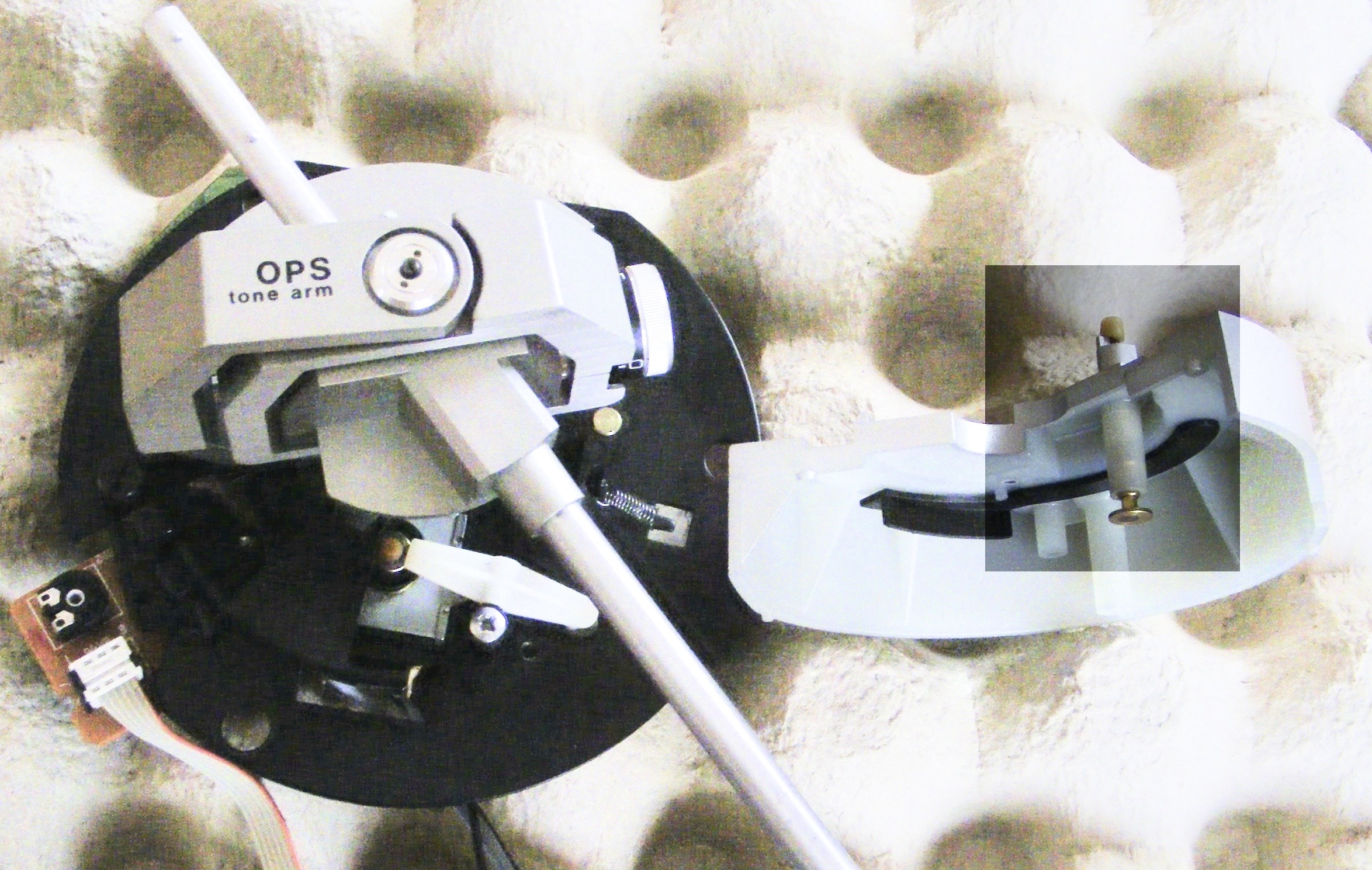

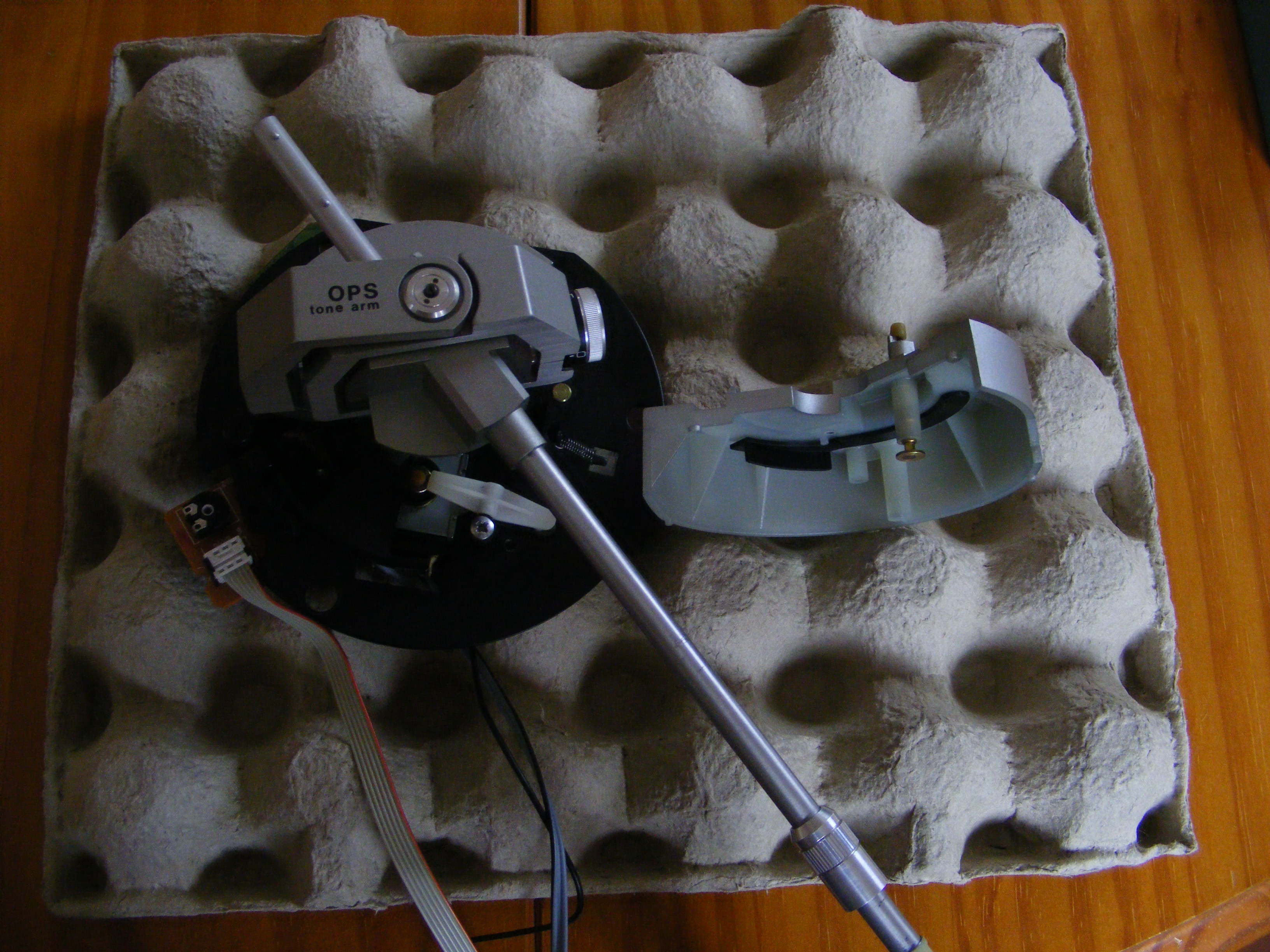

dépose de la coque avant référencée 80, on peut voir le levier en plastique de couleur blanc à côté de ce que j'appelle le piston ayant pour fonction d'assurer la levée et l'abaissement automatique du bras. On voit mieux également l'axe avec son capuchon dans le logement de la coque.

l'axe et son capuchon en partie haute dans son logement et, dans sa partie basse un méplat en forme de rondelle qui vient se loger sur le capuchon du piston près du levier en plastique. Cet axe se lève et s'abaisse de façon automatique avec le levier.

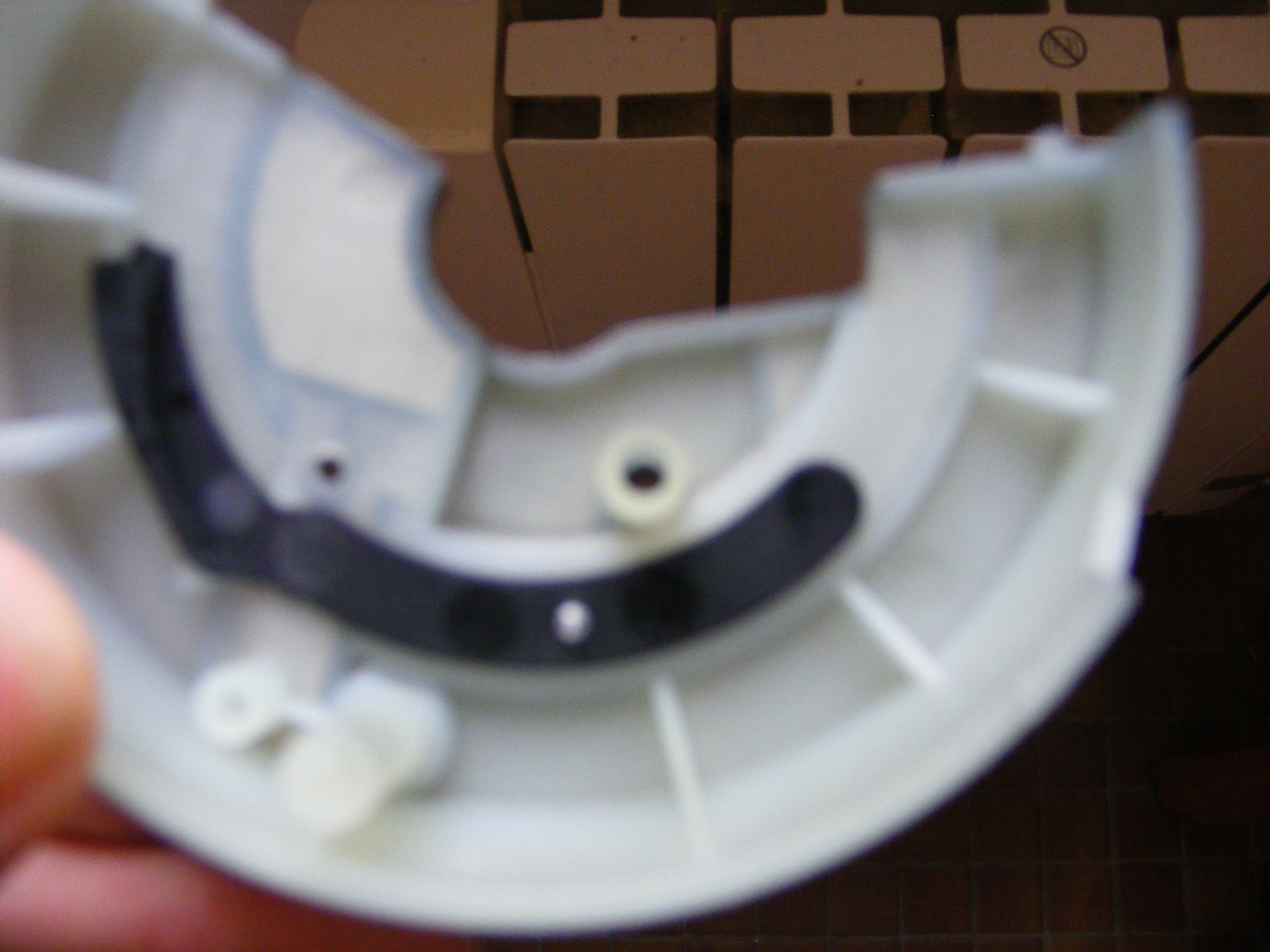

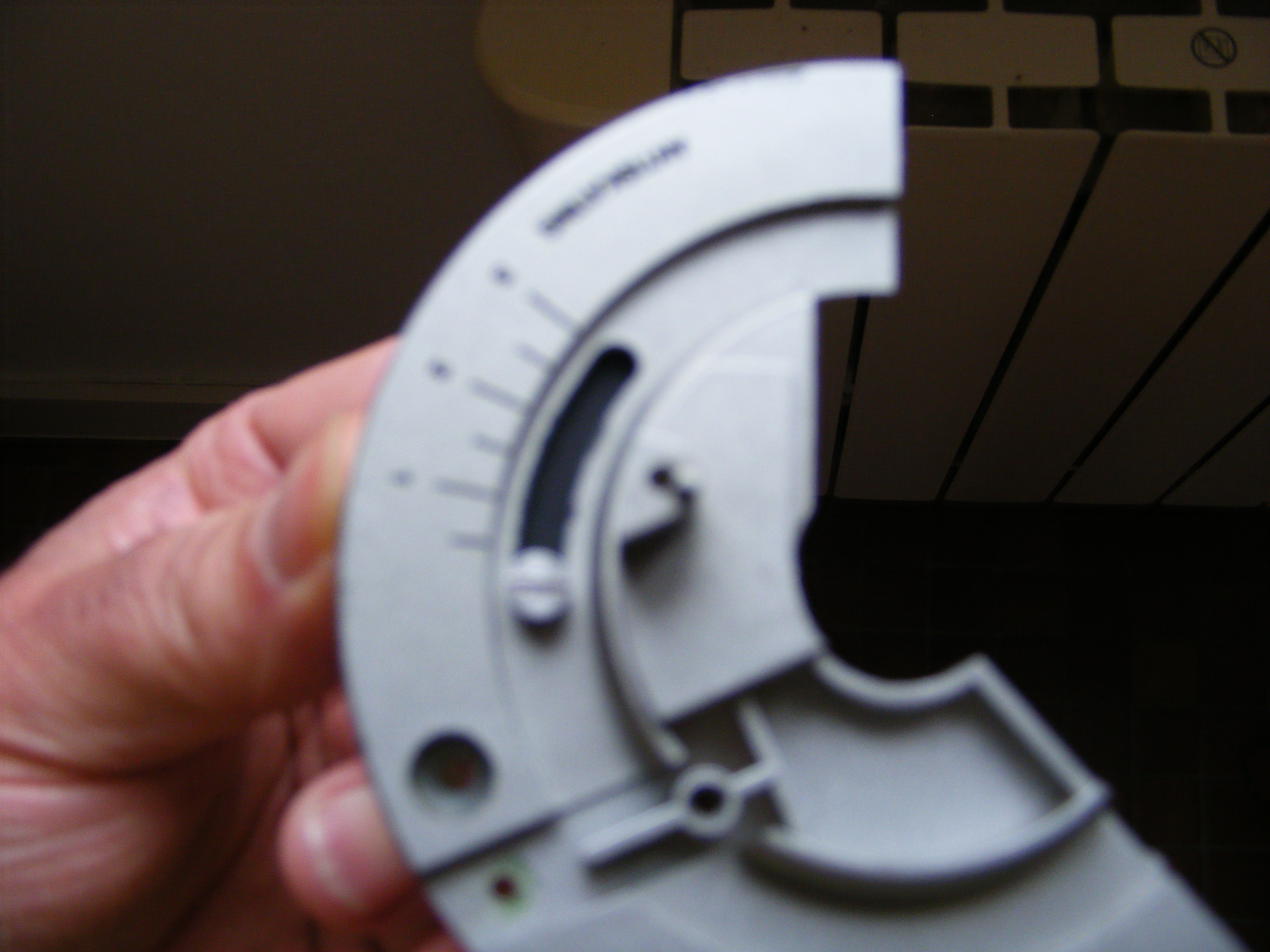

Logement de l'axe sur la coque référencée 80 vu de dessus et de dessous

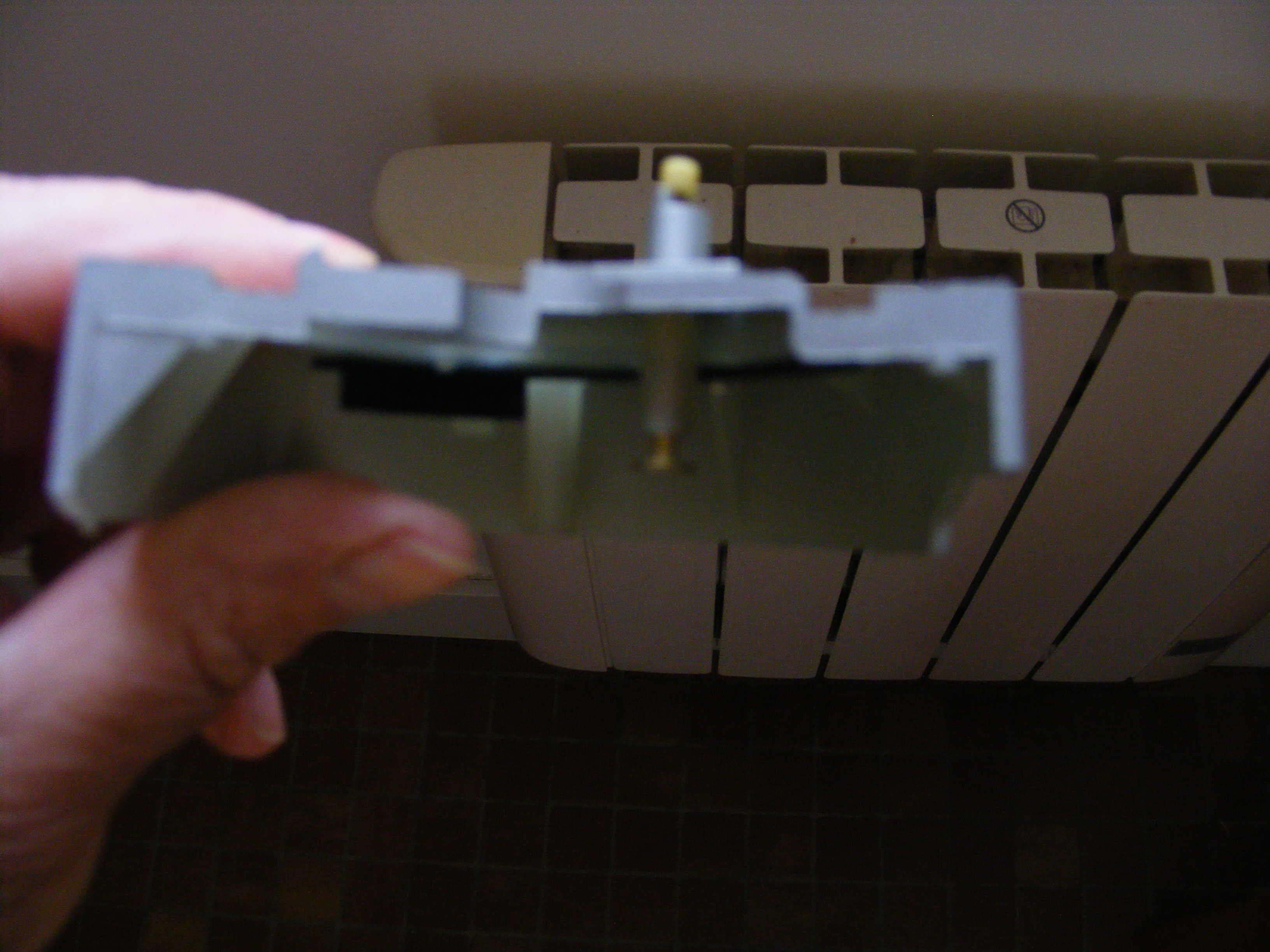

Axe dans son logement vue de profil.

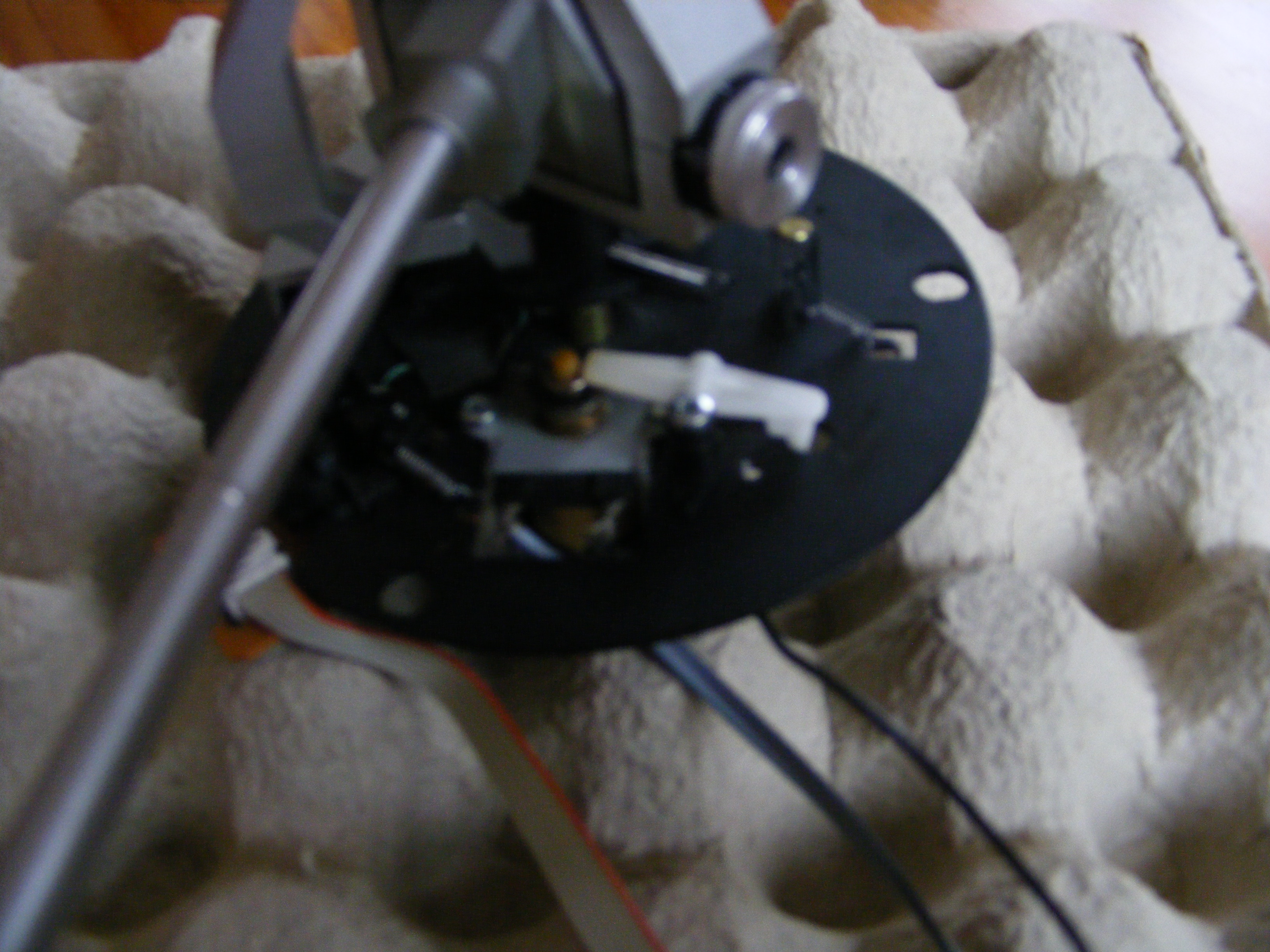

Pour finir le piston et le levier qui est repéré pour ce dernier 90 et sur la vue eclatée.

J réponds à votre question "la pièce qui fait remonter le bras est le numéro 73 qui coulisse dans la pièce 71 ou 72. C'est ça?"

La pièce 73 est la vis de la coque. Le bras se lève lorsque le piston, que je pense être référencé 85, activé par la bobine se trouvant dessous pousse l'axe référencé 70 et 71 et 72 dans le logement de la coque. Par ailleurs la montée du piston fait également monter le levier référencé 90 et 91.

Je suis toujours indécis quant à l'endroit où mettre l'huile de silicone, dans le logement de l'axe et sur celui-ci et sur le piston ou, tout au contraire, ne pas en mettre sur le piston pour éviter que l'huile coule sur et dans la bobine placée sous le piston et la détériore ou influe sur son fonctionnement, donc uniquement sur l'axe et dans son logement.

Un Grand Merci par avance de votre réponse et, dans cette attente, je vous souhaite une excellente soirée.

Au fait vous êtes un STONIEN ?

Cordialement

Voila, avec des photos c'est tout de suite plus clair!



C'est dans cette pièce qu'il faut mettre de la graisse de silicone, entre la partie fixe et la partie mobile. comme la graisse de silicone est très visqueuse elle ralenti la descente du piston, ce qui fait une descente amortie du bras de lecture.
Pas assez de silicone le bras va descendre encore trop vite, trop de silicone et le bras descendra très lentement, voire pas du tout.
Question de dosage.

Bon remontage ... très belle platine!

Un Grand Merci encore.
Vous me conseillez de la graisse de silicone et non de l'Huile de silicone, c'est peut être la même chose ?

Oui c'est la même chose.

Le lien que j'ai donné au début parle d'huile mais vu la viscosité on est plus près de la graisse.
D'ailleurs sur Ebay il y a plusieurs viscosité vendu. Je ne sais pas par contre laquelle choisir et sur quel critère. Il faut faire des essais.

https://www.ebay.fr/itm/195753885925

Bonjour,

Je suis ravi de votre aide, je vous félicite pour les bons conseils apportés et je vous en remercie encore.
Il existe peu de personne qui aurait investi leur temps et leur patience à m'aider dans la résolution de mes interrogations sur ce sujet qui, j'en suis sûre, concerne beaucoup d'amateurs de vinyles.

Je reviendrai sur ce site et si je peux à mon tour vous aider ce sera avec beaucoup de plaisirs.

Je vous souhaite un bon weekend.

Musicalement

Avec plaisir!
Tiens nous au courant pour le remontage et le bon fonctionnement du lève bras.
@+

Bonjour,

Je vous fais un retour sur la solution apportée par "baskerville" au problème rencontré d'une descente et remontée de bras trop rapide sur ma platine DUAL CS 5000.
J'ai procédé à l'achat d'une huile de silicone de 500 000 CPS. Pour comprendre ce qu'est cette mesure de 500 000 CPS, j'ai effectué des recherches et voilà en résumé la définition : "Plus le niveau de viscosité de l'huile est élevé, ici 500 000, plus l'huile est épaisse."
Avec les précisions apportées pat "baskerville" sur l'endroit où déposer cette huile, j'ai fait pénétrer dans le logement de l'axe qui anime la montée et à la descente du bras, une pression d'huile, ce qui représente une goutte, et avec l'axe j'ai poussé cette huile dans toute la longueur de son logement.
Le résultat est épatant, les déplacements du bras se font avec lenteur et le stylus se pose sur le vinyle avec la plus grande délicatesse, je suis dés plus satisfait de l'aide apportée par "baskerville" et par cette huile de silicone que je conseille.
Encore un grand merci à "baskerville" et au site pour m'avoir permis de trouver une solution à mon problème.

Musicalement à tous.
